परिचय

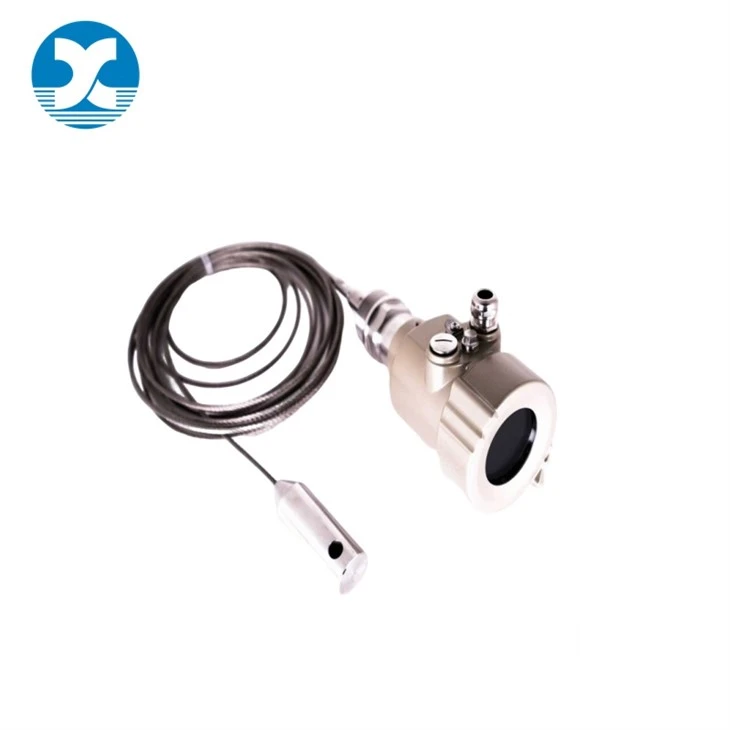

गाइडेड वेव रडार लेवल सेंसर केबल टाइप (XYRD9010-GWR) एक अत्याधुनिक माप समाधान है जिसे विभिन्न औद्योगिक अनुप्रयोगों में तरल पदार्थ, थोक ठोस और तरल इंटरफेस की सटीक और विश्वसनीय स्तर की निगरानी के लिए डिज़ाइन किया गया है। उन्नत निर्देशित तरंग रडार प्रौद्योगिकी का उपयोग करते हुए, यह सेंसर एक विशेष केबल जांच के साथ उच्च आवृत्ति माइक्रोवेव दालों को प्रसारित करता है, जो सामग्री की सतह से प्रतिबिंबित होता है और सटीक गणना के लिए सेंसर पर वापस लौटता है। नवोन्मेषी केबल डिज़ाइन न्यूनतम हस्तक्षेप के साथ सिग्नल ट्रांसमिशन सुनिश्चित करता है, यहां तक कि धूल, फोम या बदलते माध्यम गुणों की चुनौतीपूर्ण परिस्थितियों में भी। यह गैर-संपर्क माप तकनीक टूट-फूट और रखरखाव की समस्याओं को दूर करती है, असाधारण प्रदर्शन और दीर्घकालिक स्थिरता प्रदान करती है। मजबूत प्रमाणपत्रों (Exd IIC T6 Gb, Ex ia IIC T6 Ga) और IP67 सुरक्षा के साथ, सेंसर खतरनाक वातावरण में सुरक्षा और स्थायित्व सुनिश्चित करता है। इसका लचीला इंस्टॉलेशन केबल एंटीना और अनुकूलनीय प्रक्रिया कनेक्शन (थ्रेड/फ्लैंज) इसे अंतरिक्ष-सीमित इंस्टॉलेशन के लिए आदर्श बनाते हैं, जबकि विस्तृत तापमान और दबाव रेंज इसकी उपयुक्तता को चरम प्रक्रियाओं तक बढ़ाती है। अपने महत्वपूर्ण स्तर माप अनुप्रयोगों में बेजोड़ सटीकता (±3 मिमी) और विश्वसनीयता के लिए XYRD9010-GWR चुनें।
तकनीकी डाटा
प्रत्येक विशिष्टता में तकनीकी उत्कृष्टता: अपने सबसे कठिन अनुप्रयोगों में XYRD9010-GWR की विश्वसनीयता बढ़ाने वाले मुख्य मेट्रिक्स में गोता लगाएँ।
|
XYRD9010-GWR |
|
|
अनुप्रयोग |
तरल पदार्थ, ठोस कण |
|
मापने की सीमा |
30m, Min DK >1.6 |
|
प्रक्रिया कनेक्शन |
धागा/निकला हुआ किनारा |
|
प्रक्रिया तापमान |
-40...180 डिग्री |
|
प्रक्रिया का दबाव |
-0.1...2.0MPa |
|
शुद्धता |
±3मिमी |
|
संकल्प |
±1मिमी |
|
आईपी कोड |
आईपी67 |
|
आवृत्ति |
100MHz...1.8GHz |
|
विस्फोट-सबूत |
Exd ⅡC T6 Gb, Ex iaⅡC T6 Ga |
|
उत्पादन में संकेत |
4...20mA + हार्ट (2-तार/4-तार) |
|
आरएस485/मोडबस |
|
|
गीला पदार्थ |
रस्सी जांच: 304, 316 |
|
आवास सामग्री |
एल्यूमिनियम मिश्र धातु+विरोधी -संक्षारण धातु पाउडर कोटिंग, स्टेनलेस स्टील |
|
परिवेश का तापमान |
-40...80 डिग्री |
|
विद्युत इंटरफ़ेस |
एम20*1.5/1/2एनपीटी |
|
विशेषताएँ |
यह अपने कॉम्पैक्ट और लचीले इंस्टॉलेशन केबल एंटीना के लिए छोटी जगहों के लिए उपयुक्त है। उपकरण विभिन्न वैकल्पिक धागे और निकला हुआ किनारा के लिए विभिन्न औद्योगिक मानक इंटरफेस को अनुकूलित करता है। |
XYRD9010-GWR क्यों चुनें?
- अद्वितीय विश्वसनीयता:चिपचिपे, धूल भरे या अशांत मीडिया वातावरण में सिद्ध प्रदर्शन।
- लागत-प्रभावी समाधान:कम स्थापना जटिलता और दीर्घकालिक स्थिरता से कुल स्वामित्व लागत कम हो जाती है।
- वैश्विक अनुपालन:कड़े अंतरराष्ट्रीय सुरक्षा और प्रदर्शन मानकों (IECEx, ATEX) को पूरा करता है।
- विशेषज्ञ सहायता:अद्वितीय अनुप्रयोग आवश्यकताओं को पूरा करने के लिए तकनीकी परामर्श और अनुकूलन सेवाओं द्वारा समर्थित।
आज ही हमसे संपर्क करेंअपनी विशिष्ट आवश्यकताओं पर चर्चा करने या वैयक्तिकृत उद्धरण का अनुरोध करने के लिए। हमारी टीम आपके स्तर माप प्रक्रियाओं को अनुकूलित करने में आपकी सहायता करने के लिए तैयार है।
विशेषताएँ
- संपर्क रहित एवं विश्वसनीय मापन
तरल पदार्थ, पाउडर और दानेदार ठोस पदार्थों के सटीक स्तर का पता लगाने, यांत्रिक टूट-फूट और रखरखाव को समाप्त करने के लिए निर्देशित तरंग रडार तकनीक का उपयोग करता है।
- अनुकूलनीय केबल जांच डिज़ाइन
लचीला केबल एंटीना सीमित स्थानों और जटिल पोत ज्यामिति में स्थापना को सक्षम बनाता है, स्थापना लागत को कम करता है और माप लचीलेपन को बढ़ाता है।
- खतरनाक क्षेत्र प्रमाणीकरण
ज़ोन 1/2 क्षेत्रों (एक्सडी आईआईसी टी6 जीबी) और ज़ोन 0/1 (एक्स आईए आईआईसी टी6 जीए) के लिए प्रमाणित, जो तेल और गैस, रसायन और दवा उद्योगों के लिए सामान्य विस्फोटक वातावरण में सुरक्षित संचालन सुनिश्चित करता है।
- उद्योग-अग्रणी सटीकता और संकल्प
महत्वपूर्ण प्रक्रिया नियंत्रण और इन्वेंट्री प्रबंधन के लिए सटीक माप डेटा सुनिश्चित करते हुए ±3 मिमी सटीकता और ±1 मिमी रिज़ॉल्यूशन प्रदान करता है।
- कठिन परिस्थितियों के लिए मजबूत निर्माण
IP67 प्रवेश सुरक्षा, ऑपरेटिंग तापमान -40 से 180 डिग्री तक, और 2.0MPa तक दबाव, जो इसे बाहरी प्रतिष्ठानों, अत्यधिक तापमान और दबाव वाले जहाजों के लिए उपयुक्त बनाता है।
- बहुमुखी सिग्नल आउटपुट और एकीकरण
4{5}}20mA + HART (2-तार/4-तार) और RS485/मोडबस प्रोटोकॉल का समर्थन करता है, जो वास्तविक समय की निगरानी और उन्नत निदान के लिए DCS/PLC सिस्टम के साथ सहज एकीकरण की सुविधा प्रदान करता है।
- संक्षारण प्रतिरोधी सामग्री
304/316 स्टेनलेस स्टील से बने गीले हिस्से संक्षारक मीडिया में स्थायित्व सुनिश्चित करते हैं, जबकि आवास में लंबे समय तक विश्वसनीयता के लिए एंटी-संक्षारण कोटिंग के साथ एल्यूमीनियम मिश्र धातु की सुविधा होती है।
- व्यापक प्रक्रिया अनुकूलता
थ्रेड (एम20*1.5, 1/2एनपीटी) और फ्लैंज विकल्प विभिन्न टैंक प्रकारों और औद्योगिक मानकों पर स्थापना को सरल बनाते हैं।
- निम्न-रखरखाव डिज़ाइन
स्वयं सफाई केबल जांच सामग्री निर्माण को रोकती है, जिससे डाउनटाइम और रखरखाव की आवश्यकताएं कम हो जाती हैं।
- सहज विन्यास
उपयोगकर्ता के अनुकूल इंटरफ़ेस आसान सेटअप और अंशांकन की अनुमति देता है, जिससे कमीशनिंग का समय कम हो जाता है।
उत्पाद अनुप्रयोग
जहां चुनौतियाँ आती हैं, सटीकता बढ़ती है: उद्योग और परिदृश्य जहां XYRD9010-GWR बेजोड़ प्रदर्शन प्रदान करता है"
गाइडेड वेव रडार लेवल सेंसर केबल प्रकारइसे मांग वाले वातावरण और विशेष अनुप्रयोगों में उत्कृष्टता प्राप्त करने के लिए इंजीनियर किया गया है, जो इसे इसके लिए आदर्श बनाता है:
1.रासायनिक एवं पेट्रोकेमिकल प्रसंस्करण
आक्रामक मीडिया वाले भंडारण टैंकों या रिएक्टरों में संक्षारक तरल पदार्थ (उदाहरण के लिए, एसिड, सॉल्वैंट्स) को मापें।
पृथक्करण वाहिकाओं में तरल इंटरफेस की निगरानी करें (उदाहरण के लिए, तेल-जल विभाजक)।
2.खाद्य एवं पेय पदार्थ उत्पादन
छोटे व्यास वाले टैंकों में चिपचिपे तरल पदार्थ (उदाहरण के लिए, सिरप, सॉस) का सटीक इन्वेंट्री नियंत्रण सुनिश्चित करें।
जटिल ज्यामिति के साथ गहरे साइलो में पाउडर या कणिकाओं (जैसे, चीनी, आटा) के स्तर का पता लगाएं।
3.फार्मास्युटिकल एवं बायोटेक
बाँझ स्थिति बनाए रखें और संवेदनशील तरल पदार्थ या पाउडर के लिए जीएमपी आवश्यकताओं का अनुपालन करें।
सीआईपी/एसआईपी-संगत सामग्री (वैकल्पिक) के साथ स्वच्छ प्रक्रियाओं को संभालें।
4.जल एवं अपशिष्ट जल उपचार
फोम या कीचड़ की उपस्थिति वाले खुले चैनलों, क्लेरिफ़ायर या डाइजेस्टर में स्तर मापें।
भंडारण टैंकों में संक्षारक रसायनों (जैसे, क्लोरीन) की निगरानी करें।
5.शक्ति एवं ऊर्जा
उच्च तापमान (-40...180 डिग्री) पर चलने वाले बॉयलर या हीट एक्सचेंजर्स में ईंधन तेल या शीतलक स्तर को ट्रैक करें।
धूल भरे वातावरण वाले फ्लाई ऐश साइलो में विश्वसनीय माप सुनिश्चित करें।
मुख्य अनुप्रयोग लाभ:
- जटिल ज्यामिति: लचीली केबल जांच संकीर्ण पाइपों, बाईपास पैरों, या आंतरिक बाधाओं वाले जहाजों के अनुकूल होती है।
- कठोर परिस्थितियाँ: अत्यधिक तापमान (-40...180 डिग्री), दबाव (-0.1...2.0MPa), और विस्फोटक वातावरण (Exd/Exia प्रमाणपत्र) में विश्वसनीय रूप से काम करता है।
- इंटरफ़ेस का पता लगाना: महत्वपूर्ण प्रक्रिया नियंत्रण के लिए दो अमिश्रणीय तरल पदार्थों (जैसे, तेल और पानी) के बीच अंतर करें।
- उद्योग 4.0 की तैयारी: DCS या SCADA सिस्टम में निर्बाध एकीकरण के लिए HART या Modbus/RS485 आउटपुट।
उत्पाद की गारंटी
हर माप में विश्वास: गुणवत्ता, विश्वसनीयता और समर्थन के प्रति हमारी प्रतिबद्धताएँ"
हम इसका समर्थन करते हैंXYRD9010-GWRयह सुनिश्चित करने के लिए उद्योग की अग्रणी गारंटी के साथ कि आपका निवेश दीर्घकालिक मूल्य प्रदान करता है:
1.गुणवत्ता आश्वासन
- आईएसओ-प्रमाणित विनिर्माण:सख्त अंतरराष्ट्रीय गुणवत्ता मानकों के अनुसार निर्मित।
- 100% फ़ैक्टरी परीक्षण:प्रत्येक इकाई सटीकता और विश्वसनीयता के लिए अंशांकन और कार्यात्मक परीक्षणों से गुजरती है।
2.प्रदर्शन की गारंटी
- 1-वर्ष की वारंटी:सामान्य ऑपरेशन के तहत सामग्री और कारीगरी में दोषों को कवर करता है।
- ±3 मिमी सटीकता की गारंटी:संपूर्ण माप सीमा में निर्दिष्ट सहनशीलता को पूरा करता है या उससे अधिक करता है।
3.सुरक्षा एवं अनुपालन
- वैश्विक स्वीकृतियाँ:खतरनाक क्षेत्रों (Exd ⅡC T6 Gb, Ex iaⅡC T6 Ga) और IP67 सुरक्षा के लिए प्रमाणित।
- सामग्री आश्वासन:संक्षारण प्रतिरोधी 304/316 स्टेनलेस स्टील से बने गीले हिस्से।
4.विशेषज्ञ सहायता
- आजीवन तकनीकी सहायता:स्थापना मार्गदर्शन, समस्या निवारण और अनुकूलन के लिए समर्पित इंजीनियरिंग टीम उपलब्ध है।
- 24/48-घंटे प्रतिक्रिया समय:1 व्यावसायिक दिन के भीतर महत्वपूर्ण पूछताछ को प्राथमिकता दी गई।
5.सेवा प्रतिबद्धताएँ
- साइट पर कमीशनिंग:जटिल स्थापनाओं के लिए वैकल्पिक सेवा.
- अंशांकन एवं सत्यापन:माप अखंडता बनाए रखने के लिए आवधिक पुन: अंशांकन सेवाएँ।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या केबल जांच को आंतरिक अवरोधों (जैसे, आंदोलनकारी या हीटिंग कॉइल्स) वाले टैंकों में स्थापित किया जा सकता है?
A:हाँ। गाइडेड वेव रडार तकनीक बाधाओं से हस्तक्षेप को कम करते हुए, केबल के साथ सिग्नल यात्रा सुनिश्चित करती है। माप सटीकता बनाए रखते हुए लचीली जांच को आंतरिक संरचनाओं के आसपास घुमाया जा सकता है।
Q2: क्या यह सेंसर कम ढांकता हुआ स्थिरांक (डीके <1.6) मीडिया वाले अनुप्रयोगों के लिए उपयुक्त है?
A:हाँ। XYRD9010-GWR को न्यूनतम 1.6 Dk की आवश्यकता होती है, जो इसे कई चुनौतीपूर्ण मीडिया के लिए उपयुक्त बनाता है। अनुकूलता की पुष्टि करने या अल्ट्रा-लो डीके अनुप्रयोगों के लिए कस्टम समाधानों पर चर्चा करने के लिए हमसे संपर्क करें।
Q3: सेंसर को कितनी बार पुन: अंशांकन की आवश्यकता होती है?
A:सामान्य परिचालन स्थितियों के तहत, सेंसर को दीर्घकालिक स्थिरता के लिए डिज़ाइन किया गया है और आमतौर पर हर 2-3 साल में पुन: अंशांकन की आवश्यकता होती है। हालाँकि, यह प्रक्रिया की आक्रामकता या नियामक आवश्यकताओं के आधार पर भिन्न हो सकता है।
Q4: क्या सेंसर एक ही इकाई से तरल और ठोस दोनों को माप सकता है?
A:हाँ। केबल प्रकार का डिज़ाइन तरल पदार्थ, थोक ठोस (उदाहरण के लिए, पाउडर, कणिकाएं) और तरल इंटरफेस को मापने की अनुमति देता है। विभिन्न मीडिया संपत्तियों के लिए समायोजन की आवश्यकता हो सकती है। हमारी टीम कॉन्फ़िगरेशन में सहायता कर सकती है।
Q5: कौन से संचार प्रोटोकॉल समर्थित हैं, और क्या मैं इसे अपने पीएलसी/डीसीएस के साथ एकीकृत कर सकता हूं?
A:सेंसर सपोर्ट करता है4-20mA + हार्ट (2-तार/4-तार)औरआरएस485/मोडबस. यह अधिकांश पीएलसी/डीसीएस सिस्टम के साथ संगत है। विशिष्ट एकीकरण प्रश्नों के लिए, हमारी इंजीनियरिंग टीम से संपर्क करें।
Q6: क्या सेंसर को संक्षारक वातावरण में विशेष रखरखाव की आवश्यकता होती है?
A:नहीं, गीले हिस्से 304/316 स्टेनलेस स्टील से बने होते हैं, और आवास एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील विकल्पों के साथ आईपी67-रेटेड है। नियमित निरीक्षण की अनुशंसा की जाती है लेकिन किसी विशेष रखरखाव की आवश्यकता नहीं होती है।
Q7: विस्फोटक वातावरण में सेंसर कैसे सुरक्षित रहता है?
A:XYRD9010-GWR प्रमाणित हैएक्सडी Ⅱसी टी6 जीबी(फ्लेमप्रूफ) औरपूर्व iaⅡC T6 Ga(आंतरिक रूप से सुरक्षित) जोन 1 और 2 के खतरनाक क्षेत्रों के लिए। सुनिश्चित करें कि इंस्टॉलेशन स्थानीय सुरक्षा कोड का अनुपालन करता है।
प्रश्न8: क्या मैं अत्यधिक तापमान (-40 डिग्री से 80 डिग्री) वाले बाहरी वातावरण में सेंसर स्थापित कर सकता हूं?
A:हाँ। सेंसर की ऑपरेटिंग रेंज -40...180 डिग्री (प्रक्रिया तापमान) और -40...80 डिग्री (परिवेश तापमान) को कवर करती है। आवास और केबल सामग्री इन स्थितियों के लिए डिज़ाइन की गई हैं।
